監測位置：垃圾坑、滲濾液溝道、卸料大廳、鍋爐間沼氣閥組、活性炭間、油泵房、乙炔匯流排間及危廢暫存庫。
監測氣體：甲烷、硫化氫、氧氣、一氧化碳、氨氣及乙烷氣體。

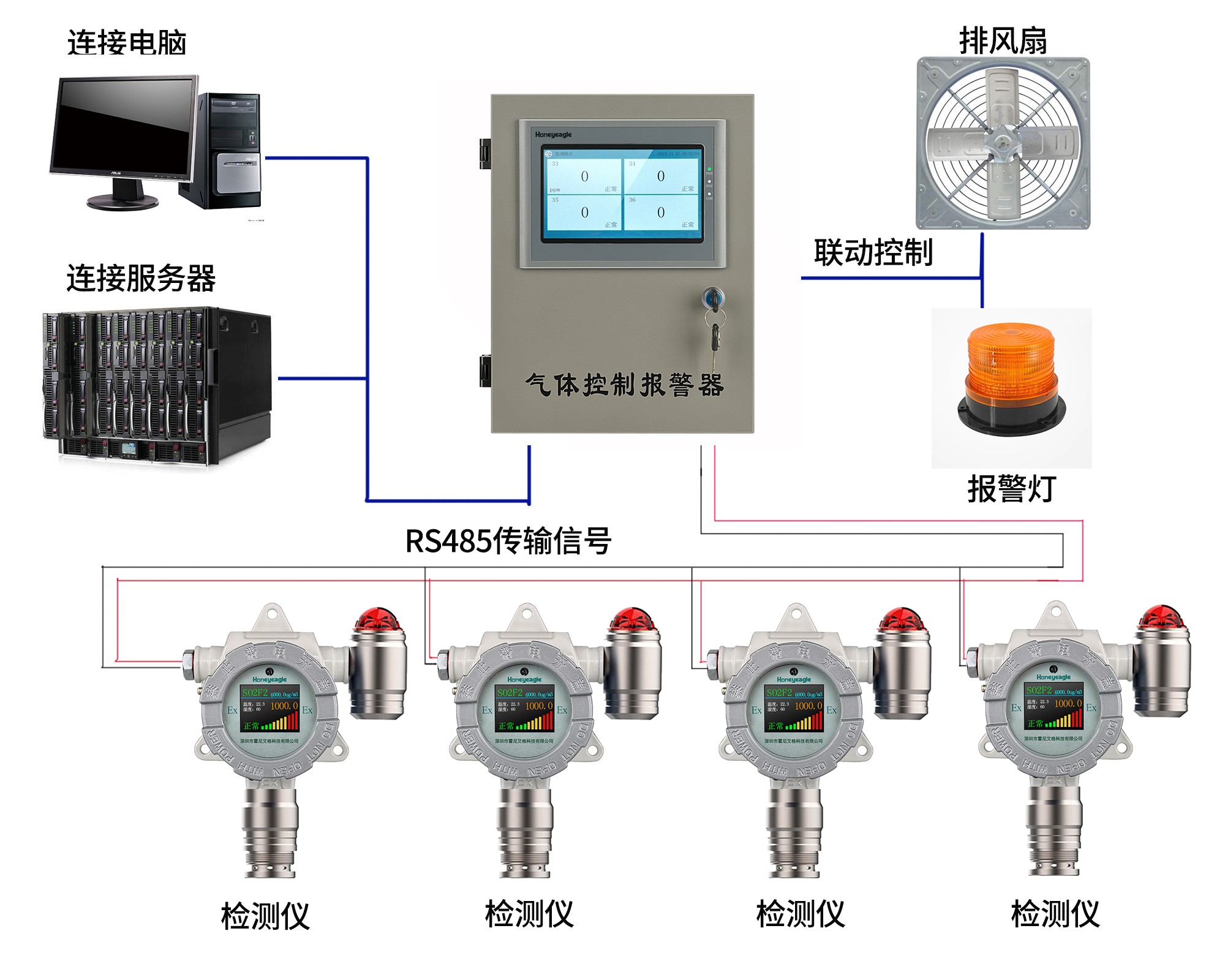

數據傳輸：根據現場情況確定每個監測區域安裝幾組氣體檢測報警儀，所有檢測儀自身均具備實時數據顯示及聲光報警的功能，可將數據和報警信息通過4-20mA電流信號或RS485總線制數字信號形式傳輸?shù)矫總€(gè)就近區域的氣體報警控制器，再通過RS485總線制數字信號、GPRS無線傳輸或其它形式傳至中央控制室的集線器控制箱，再傳輸?shù)絇LC或DCS系統，可實時查看現場監測的數據，多重安全監測方式確保生產及人身安全。
方案構成：
氣體檢測報警儀、氣體報警控制器、屏蔽電纜線、光纖、無線模塊、集線器、交換機、PLC、DCS、客戶端氣體在線監測軟件平臺、監控中心監控平臺系統等。
方案執行的規范或行業標準：
《爆炸和火災危險場所電力裝置設計規范》GB 50058-92
《工業自動化儀表工程施工及驗收規范》GBJ 93-86
《石油化工企業信號報警、聯鎖系統設計規范》SH 3018-1990
《石油化工儀表工程施工技術規程》SH 3521-1999
《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》GB50493-2009
《可燃?xì)怏w報警控制器技術要求和試驗方法》GB16808-2008
《作業環境氣體檢測報警儀通用技術條件》GB12358-2006
《爆炸性氣體環境用電氣設備 第1部分：通用要求》GB3836.1-2010
《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》GB3836.2-2010
