臭氧在哪些環節最容易積聚?對人員與設備的影響到底有多大?一臺“臭氧氣體檢測儀”如何做到讀數穩定、響應迅速、并能與通風與消殺流程緊密聯動?
一、臭氧與監測目標到底在測什么
臭氧(O?)是強氧化劑，低量即可對呼吸道和眼結膜產生刺激，長期暴露還會加速橡膠、密封件與印刷油墨等材料老化。監測讀數常用ppm或mg/m3表示，二者可相互換算(近似公式：mg/m3 ≈ ppm × 48 ÷ 24.45，25?℃、1?atm)，明確單位有助于報警閾值與合規口徑的統一。針對實際需求，監測目標可分三層：
1)人員安全層：關注呼吸帶濃度變化與短時峰值。
2)工藝質量層：保證滅菌、氧化反應效率，同時避免過量殘留。
3)排放與環境層：圍繞車間或廠界長期均值與趨勢。
二、最常見的應用場景與痛點
1)臭氧消毒間/臭氧機房：消殺完成后易有滯留;痛點是濃度衰減不均、陰影角落“清得慢”。
2)污水與自來水臭氧接觸池：池蓋、管廊與加藥間存在逸散源;痛點在高濕、冷凝與狹小空間的布點。
3)半導體與實驗室UV?Ozone清洗：局部短時高峰明顯;痛點是“響應要快、誤報要少”。
4)冷庫保鮮與食品車間：需要低量程、低噪聲;痛點在溫濕度波動大與長時間無人值守。
5)印刷與表面處理：臭氧用于表面活化;痛點在與溶劑蒸氣并存導致交叉干擾和防爆設計協同。
三、主流檢測原理如何取舍
1)電化學傳感(最常見)
以特定電極體系對臭氧的氧化還原反應產生電流，濃度與電流成比例。
— 優點：體積小、功耗低、響應快、適合便攜與固定式點位。
— 注意：對二氧化氮(NO?)、氯氣(Cl?)等強氧化性氣體可能存在正干擾;高濕與溫度變化會帶來零點漂移，需要溫濕補償與定期校準。
2)紫外吸收(UV 254?nm)
利用臭氧在254?nm處強吸收的特性，光強衰減少與濃度對應。
— 優點：選擇性強、線性好、可做到ppb級分辨率;適合在線連續監測與環境監測。
— 注意：需要穩光源、潔凈光學腔與臭氧吸收管(零氣通道)進行零點修正，對粉塵與水汽需前端處理。
3)半導體金屬氧化物(MOX)
通過導電性變化指示臭氧濃度。
— 優點：成本低、結構簡單。
— 注意：對多種氧化/還原性氣體敏感，選擇性與長期穩定性不如電化學與UV法。
4)比色與試紙法
適合快速定性或臨時核查，不適合連續在線。
選型建議：
— 車間/機房安全與工藝聯動：電化學為主，對關鍵點或校準基準配一臺UV吸收作互證。
— 環境或廠界趨勢：UV吸收優先。
— 成本敏感且僅需粗略指示：MOX可做輔監。
四、儀器形態與采樣方式

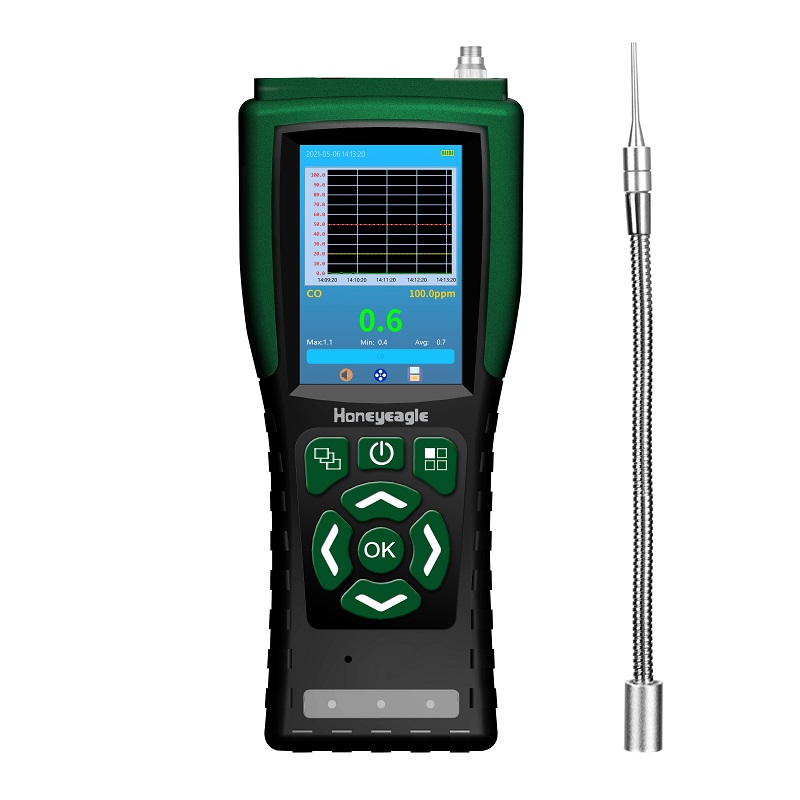

1)便攜式：擴散式體積小、佩戴方便;泵吸式可快速點檢縫隙、風道或高處。建議選擇T90 10–30?s響應、帶短時峰值捕捉與數據記錄功能。
2)固定式點型：用于持續監測與聯動控制，需4–20?mA/RS485/以太網等接口，并支持高低限兩級報警與本地聲光。
3)在線分析儀：通常為UV吸收結構，配置穩流系統與前端氣水分離裝置，適合中控室機柜安裝。
4)無線與物聯網：LoRa/NB?IoT/蜂窩上報，適合大面積布點，務必關注上報間隔、離線緩存與電池壽命。
五、量程、分辨率與動態表現
— 常見量程：人員安全 0–1?ppm/0–5?ppm;工藝/環境 0–200?ppb、0–1?ppm。
— 分辨率：電化學可達0.01?ppm級，UV吸收可達ppb級。
— 線性與重復性：關注線性誤差≤±2–5%F.S.、零點漂移與長期漂移指標。
— 響應與恢復：臭氧峰值短促，建議秒級刷新、峰值保持與**時間加權平均(如1?min/5?min)**同時輸出。
— 預熱時間：電化學常見≤60?s，UV光學需更長的光源穩定時間。
六、安裝點位與布線要訣
— 呼吸帶監測：人員活動區1.2–1.5?m高度;避免被新風口直接稀釋。
— 設備附近：臭氧發生器、混合器、反應箱體或密封門縫附近布點;與強電與熱源保持距離，減少電磁與溫漂影響。
— 風向與回風：沿著可能的泄漏流向布設串聯點位，必要時在回風道內設點實現聯動停機。
— 采樣管材：臭氧易被橡膠與不銹鋼表面消耗，優選PTFE/PFA/FEP，管長盡量短、轉角少。
— 冷凝與高濕：在接觸池、潮濕管廊需加疏水過濾膜或冷凝杯，并監測流量與壓差預警堵塞。
七、報警分級與聯動策略
建議采用分級閾值管理，結合現場基線制定：
— 預警：低值提醒(如0.05?ppm量級)，提示加強通風或撤離非必要人員。
— 控制：上升到動作閾值(如0.1?ppm量級)，自動增大排風、關閉發生器或延長凈化時間。
— 應急：短時高峰(如0.3?ppm量級)觸發聯鎖并記錄事件。
閾值應結合當地規范與實際工況，經試運行一周的基線數據校正后固化到系統中。
八, 校準、核查與溯源
— 零點：使用臭氧吸附/分解管(MnO?或活性炭)獲得零氣，校正零漂。
— 跨度(Span)：用可溯源的臭氧發生器+UV參考光度計配氣，按目標量程做多點校準;便攜儀可通過校準盒+發生器在現場完成。
— 功能核查(Bump Test)：每周或每次進入風險區域前，用低濃度臭氧快速沖擊，確認報警與響應。
— 記錄：保留校準曲線、零點噪聲、響應時間與環境條件，形成質控臺賬，便于審核。
九、維護與耗材
— 電化學傳感器：典型壽命1–2年，長期高濃度與極端濕度會加速老化;設使用小時數與累計暴露量雙重壽命策略。
— 光學系統：定期清潔光學腔，檢查燈源強度與參比通道漂移。
— 過濾與液路：疏水膜、粉塵過濾片、冷凝杯按壓差或時間周期更換;泵吸式注意泵膜老化。
— 固件與參數：保持溫濕補償、線性修正與通信協議版本一致，變更留痕。
十、誤差與干擾的常見來源
1)交叉氣體：NO?、Cl?會對電化學臭氧通道產生正干擾;可通過選擇性吸收劑或雙通道算法(目標通道?參比通道)降低影響。
2)濕度與溫度：高濕導致電化學零點上浮，低濕又可能使膜干涸;選型時關注寬濕度范圍(15–95%RH)與主動補償。
3)表面損耗：采樣管與腔體對臭氧有吸附/分解效應，縮短管線、選PTFE類材質可減小偏差。
4)氣流與稀釋：新風直吹或強抽風會造成讀數偏低;布點時避開稀釋區。
5)電磁與振動：靠近變頻器與大功率電機時應加強屏蔽與接地，避免噪聲串入。
十一、從“指標”到“控制”的數據管理
— 時間窗并行：同時給出1?min/5?min/15?min均值與瞬時峰值，讓報警既不過于敏感也不遲鈍。
— 事件化記錄：每次超限生成事件卡，包含起止時間、峰值、整改動作與復位時間。
— 邊緣計算：在探頭端實現去噪、漂移修正、泵/流量自檢，減少平臺側的誤報壓力。
— 聯動閉環：與排風、新風、門禁、臭氧機形成邏輯矩陣(如“超限→延時→通風增強→二次復測→仍超→停機”)。
十二、選型清單(以實施視角)
— 場景畫像：空間體積、換氣次數、濕度范圍、潛在干擾氣體。
— 量程與分辨率：日常低值監護優先小量程高分辨;沖擊泄漏點位需更大量程與更快T90。
— 原理與形態：電化學/UV;便攜/固定/在線;擴散/泵吸。
— 材質與防護：PTFE/PFA采樣件，IP與防腐等級匹配清洗藥劑環境。
— 供電與通信：24?VDC/220?VAC、電池續航;4–20?mA/RS485/以太網/LoRa/蜂窩。
— 軟件能力：本地記錄、峰值保持、分級報警、事件管理與權限審計。
— 校準資源：是否配套發生器、零氣與標準操作規程(SOP)。
十三、兩種典型落地方案示例
1)臭氧消毒間
— 布點：門口內側呼吸帶高度1點，房間對角與回風口各1點;臭氧機附近加一泵吸點位。
— 流程：消殺→設定凈化延時→風機加大換氣→低于“控制值”后允許人員進入;同時在門禁顯示屏給出剩余倒計時與當前濃度。
— 數據：保留1?min與5?min均值;每次消殺自動生成記錄。
2)水廠接觸池與加藥間
— 布點：池蓋下方巡檢口、管廊轉角與加藥間操作臺各設點;前端加疏水膜與冷凝杯。
— 聯動：池蓋下超限→加大抽風并提示人員撤離;連續超限→停機并通知值班。
— 校準：月度零點(吸附管)+季度跨度(發生器)，跨季節復核溫濕補償。
十四、常見問答
Q：便攜式和固定式同時需要嗎?
A：固定式負責長期與聯動，便攜式用于巡檢、點位復核與事故排查，二者互補。
Q：低量程監護與高峰泄漏如何兼顧?
A：在關鍵點位部署小量程高分辨探頭，同時在泄漏源附近配更大量程的泵吸式或第二量程通道。
Q：為什么同一房間兩個點位讀數差很大?
A：臭氧衰減受氣流、溫濕與材料吸附影響明顯，局部梯度常見。通過氣流組織優化與多點均值判據可降低誤判。
Q：多久校準一次合適?
A：建議每周功能核查、每月零點、每季度跨度;關鍵場合或數據外送單位可提高頻率。
Q：和VOC或“異味”傳感器能互替嗎?
A：不能。VOC與異味并不等于臭氧，且傳感機理不同，需獨立監測。
十五、與安全與合規的銜接
— 在SOP中固定閾值定義、響應動作、復位標準與走查清單。
— 報表中明確單位(ppm或mg/m3)、統計口徑(1?min/5?min/15?min)與標況，避免口徑不一致。
— 關鍵記錄至少保存一年，便于追溯與外部審查。
— 新裝或改造后，務必進行一周試運行，用現場基線對閾值與延時做微調。
十六、實施步驟(簡化版)
1)踏勘：鎖定泄漏源、通風路徑與人流線路。
2)方案：確定原理與量程、點位數量與通信方式。
3)材料：采樣件與機箱選耐臭氧材質，布線留維護通道。
4)標定：上線前做零點與跨度，登記基線。
5)聯動：與通風、門禁、發生器做聯鎖測試與異常演練。
6)交付：SOP、巡檢表、應急卡與培訓到位;設立質控臺賬。
7)復盤：一周后依據數據熱區與事件記錄優化點位或閾值。
一套好用的臭氧氣體檢測體系，核心不只在“測得準”，更在“發現快、聯動穩、可追溯”。把原理與場景配對、把點位與氣流對齊、把閾值與基線對標、把校準與臺賬做實，才能真正把臭氧從“看不見的風險”變成“可控的變量”，為人員安全、工藝質量與合規運營提供持續保障。
